要理解步進電機的細分，就需要理解為什么需要細分。

1.最小轉角小，電機控制更精確。

2.增加電機工作時的穩定性。

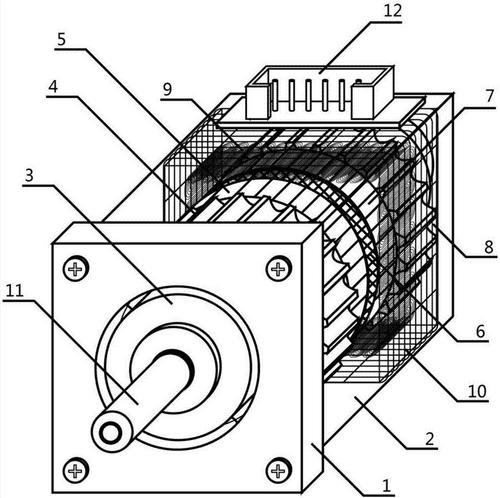

那么我們需要知道步進電機的工作原理，顧名思義，步進電機是一步一步向前運動，以一定的步調(旋轉角度，稱為步腳)工作的。首先我們來了解一下步進電機的內部結構，如下圖所示：

-在此插入圖片描述

步進電機的原理是定子線圈通電帶磁，使轉子在磁場的作用下運動。

根據激發方式，可分為三種：

單相勵磁：每一瞬間，只有一個線圈導通；

兩相勵磁：每一瞬間，兩個線圈導通；

雙環勵磁：兩相勵磁交替開啟；

比如單相勵磁；

上圖為定子A接通時的狀態。在這種狀態下，僅切換到定子B后，轉子將逆時針旋轉360/6/2=30，僅切換到定子C后，轉子將逆時針旋轉30.

從這個原理，我們可以知道是什么決定了步進電機的步距：

1:定子相數2:勵磁方式(勵磁方式)3:轉子齒數

細分：控制每個線圈的電流，使線圈的磁強度線性變化，從而減小每一步的旋轉角度，達到細分的目的。

注意：?jiǎn)蜗鄤?lì)磁模式不能細分。

示例：

當電流從Ia=1A，Ib=1A變?yōu)镮a=0，Ib=1A時，轉子旋轉一步。我們將其細分如下：

第一種狀態：Ia=1A，Ib=1A(起始位置)

第二狀態：Ia=0.75A，Ib=1A(轉子旋轉1/4步)

第三種狀態：Ia=0.5A，Ib=1A(轉子旋轉1/2步英尺)

第四種狀態：Ia=0.25A，Ib=1A(轉子旋轉3/4步)

第五種狀態：Ia=0A，Ib=1A(轉子旋轉一步)

原理是改變線圈電流，從而改變磁線圈的磁強度，從而減小轉子旋轉的角度。
